পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: 24HSS1041-2HF
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
স্পেসিফিকেশন: |
24HSS1041-2HF |
পি / এন: |
LP5004NL |
ইথারনেট: |
1x10 / 100Mbps |
পটভূমি: |
SMD |
মেজার: |
17.70x15.80x6.60mm |
নমুনা: |
বিনামূল্যে |
স্পেসিফিকেশন: |
24HSS1041-2HF |
পি / এন: |
LP5004NL |
ইথারনেট: |
1x10 / 100Mbps |
পটভূমি: |
SMD |
মেজার: |
17.70x15.80x6.60mm |
নমুনা: |
বিনামূল্যে |

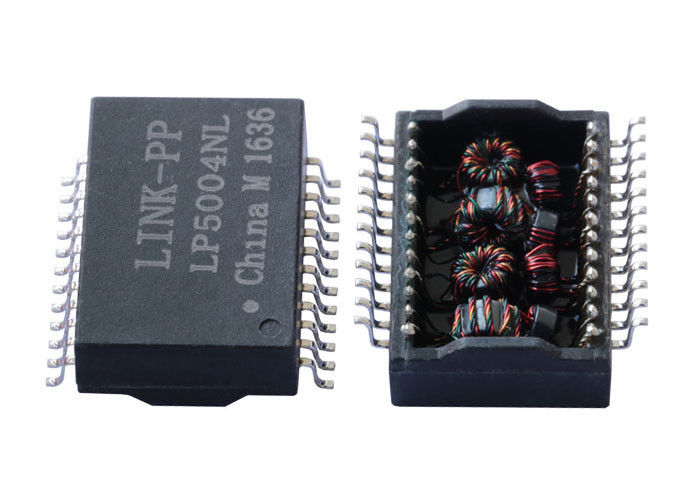

1. 1000 বase-টি ম্যাগনেটিক ট্রান্সফরমার
2. বিচ্ছিন্ন ভোল্টেজ: 1500Vrms
3. 10/100/1000 এমবিপিএস ইথারনেট বিচ্ছিন্নতা ট্রান্সফরমার
4. 24 পিন সারফেস মাউন্ট ট্রান্সফরমার
5. জিগাবেট ইথারনেটের জন্য LINK-PP LP5004NL চৌম্বকীয়
| একক পোর্ট, 1000 বেস-টি ইথারনেট ট্রান্সফরমার মডিউল, এসএমডি, রোহস | |
| LINK-PP পার্ট সংখ্যা | LP5004NL |
| উভয় অংশ সংখ্যা | 24HSS1041-2HF |
| গতি | 1000BASE-টি |
| পোর্ট সংখ্যা | একক |
| আবেদন - ল্যান | ETHERNET (নন PoE) |
| প্যাকেজ | SMD ও |
| তাপমাত্রা | 0 থেকে 70 |
| AutomDX | হ্যাঁ |
| মন্তব্য | এলএল সংস্করণ হিসাবে একই |
| কনফিগারেশন RX | টি, সি, এস |
| কনফিগারেশন TX | টি, সি, এস |
| নির্মাণ | উন্মুক্ত কাঠামো |
| পোর্ট প্রতি কোণ | 8 |
| প্যাকেজ উচ্চতা (ইঞ্চি) | 0,260 |
| প্যাকেজ উচ্চতা (মিমি) | 6,60 |
| প্যাকেজ দৈর্ঘ্য (ইঞ্চি) | 0,697 |
| প্যাকেজ দৈর্ঘ্য (মিমি) | 17,70 |
| প্যাকেজ প্রস্থ (ইঞ্চি) | 0.65 |
| প্যাকেজ প্রস্থ (মিমি) | 16,51 |
| অনুপাত RX সক্রিয় করে | 1CT: 1CT |
| মান TX টান | 1CT: 1CT |
বৈদ্যুতিক বিশেষ উল্লেখ (25):
1. অনুপাত 50KHz, 0.5V সক্রিয় করে
চিপ পার্শ্ব: লাইন পার্শ্ব = 1CT: 1CT + _2%
2. ইনডাক্টেন্স (এলএস) 100 কেএজেজ, 0.1 ভি, 12 মি এ ডিসি বায়াস:
চিপ পার্শ্ব: 350uH ন্যূনতম
3. সন্নিবেশ ক্ষতি 1-100MHz: -1.4 ডিবি সর্বোচ্চ
4. রিটার্ন ক্ষতি 1-30MHz: -16 ডিবি মি
40MHz: -14.4 ডিবি মিনি
50MHz: -13.1 ডিবি মিনি
60-80MHz: -12 ডিবি মি
100MHz: -10 ডিবি মি
5. প্রচলিত মোড প্রত্যাখ্যানের ডিফারেনশিয়াল:
30MHz: -45 ডিবি মিনি
60MHz: -40 ডিবি মিনি
100MHz: -35 ডিবি মি
6. Crosstalk30MHz: -40 ডিবি মিনি
60MHz: -35 ডিবি মিনি
100MHz: -30 ডিবি মি
7. হাই-পট: 1500Vrms, 0.5mA, 1 সেকেন্ড
লাইন পাশ চিপ দিকে
অ্যাপ্লিকেশন
নেটওয়ার্কিং এবং যোগাযোগ সরঞ্জাম যেমন হাব, পিসি কার্ড,
সুইচ, রাউটার, পিসি মেনবোর্ড, এসডিএইচ, পিডিএইচ, আইপি ফোন, এক্সডিএসএল মডেম
প্রতিযোগিতামূলক সুবিধা
1100 কর্মী,
100% পরীক্ষা
নমনীয় ডেলিভারি সময়
LP5004ANLE
LP5004ANL
LP5004NL
LP5004NLE
LP5005ANL
LP5005NLE
LP5006ANL
LP5007ANL
