পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: TS8121AM
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
PN: |
TS8121AM |
ঘুরান অনুপাত: |
1: 1 |
নির্ধারণ: |
10/100-টি |
পোর্ট: |
একক |
POE: |
বিনা |
পটভূমি: |
SMD |
Archivi Disponibili: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |
PN: |
TS8121AM |
ঘুরান অনুপাত: |
1: 1 |
নির্ধারণ: |
10/100-টি |
পোর্ট: |
একক |
POE: |
বিনা |
পটভূমি: |
SMD |
Archivi Disponibili: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |

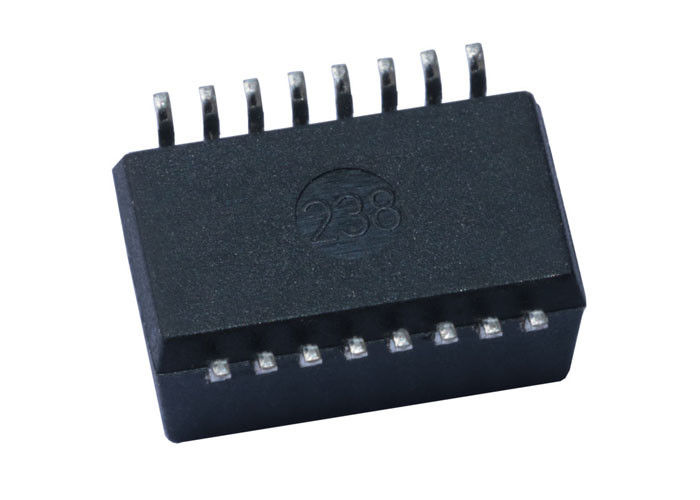

| একক পোর্ট, 10/100 BASE-T ইথারনেট ট্রান্সফরমার মডিউল, এসএমডি, রোহস | |
| LINK-PP পার্ট সংখ্যা | LP1198NL |
| উভয় অংশ সংখ্যা | TS8121AM |
| গতি | 10/100 BASE-T |
| পোর্ট সংখ্যা | একক |
| আবেদন - ল্যান | ETHERNET (নন PoE) |
| প্যাকেজ | SMD ও |
| তাপমাত্রা | 40 থেকে + 85 |
| AutomDX | হ্যাঁ |
| মন্তব্য | এলএল সংস্করণ হিসাবে একই |
| কনফিগারেশন RX | টি, সি, এস |
| কনফিগারেশন TX | টি, সি, এস |
| নির্মাণ | উন্মুক্ত কাঠামো |
| পোর্ট প্রতি কোণ | 4 |
| প্যাকেজ উচ্চতা (ইঞ্চি) | 0,244 |
| প্যাকেজ উচ্চতা (মিমি) | 6.20 |
| প্যাকেজ দৈর্ঘ্য (ইঞ্চি) | 0,366 |
| প্যাকেজ দৈর্ঘ্য (মিমি) | 9.30 |
| প্যাকেজ প্রস্থ (ইঞ্চি) | 0,500 |
| প্যাকেজ প্রস্থ (মিমি) | 12,70 |
| অনুপাত RX সক্রিয় করে | 1CT: 1CT |
| মান TX টান | 1CT: 1CT |
বৈদ্যুতিক বিশেষ উল্লেখ (25):
1. অনুপাত 50KHz, 0.5V সক্রিয় করে
চিপ পার্শ্ব: লাইন পার্শ্ব = 1CT: 1CT + _2%
2. ইনডাক্টেন্স (এলএস) 100 কেএজেজ, 0.1 ভি, 12 মি এ ডিসি বায়াস:
চিপ পার্শ্ব: 350uH ন্যূনতম
3. সন্নিবেশ ক্ষতি 1-100MHz: -1.4 ডিবি সর্বোচ্চ
4. রিটার্ন ক্ষতি 1-30MHz: -16 ডিবি মি
40MHz: -14.4 ডিবি মিনি
50MHz: -13.1 ডিবি মিনি
60-80MHz: -12 ডিবি মি
100MHz: -10 ডিবি মি
5. প্রচলিত মোড প্রত্যাখ্যানের ডিফারেনশিয়াল:
30MHz: -45 ডিবি মিনি
60MHz: -40 ডিবি মিনি
100MHz: -35 ডিবি মি
6. Crosstalk30MHz: -40 ডিবি মিনি
60MHz: -35 ডিবি মিনি
100MHz: -30 ডিবি মি
7. হাই-পট: 1500Vrms মি
