মডেল নম্বার: H5014NL
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
অংশ সংখ্যা: |
H5014NL |
গতি: |
গিগাবিট |
পোর্ট সংখ্যা: |
দ্বৈত |
প্রয়োগ: |
ল্যান ইথারনেট |
প্যাকেজ: |
SMD |
তাপমাত্রা: |
-40 থেকে + 85 ℃ |
Archivi Disponibili: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |
অংশ সংখ্যা: |
H5014NL |
গতি: |
গিগাবিট |
পোর্ট সংখ্যা: |
দ্বৈত |
প্রয়োগ: |
ল্যান ইথারনেট |
প্যাকেজ: |
SMD |
তাপমাত্রা: |
-40 থেকে + 85 ℃ |
Archivi Disponibili: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |
1. সিঙ্গল পোর্ট ল্যান ট্রান্সফরমার
2. কোলিস্ট্রাকচার: Toroidal
3.100base-t ট্রান্সফরমার
4.SMD, 24 পিন
48 পিনের সাথে 10/100 / 1000BASE-TX ডুয়াল পোর্ট ল্যান ট্রান্সফরমার
বর্ণনা:

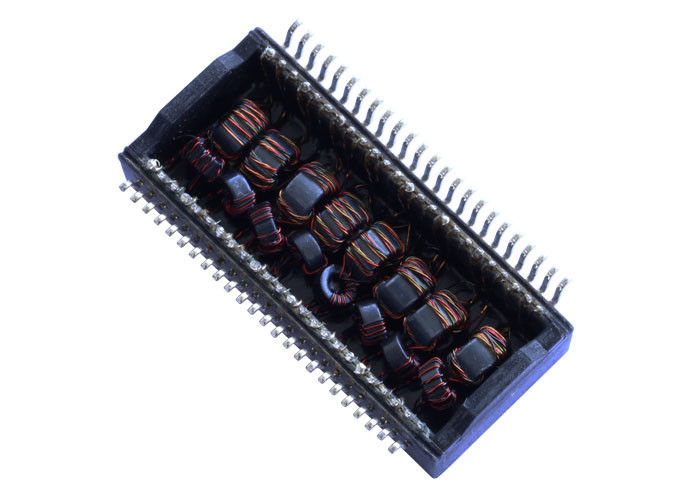

দ্বৈত পোর্ট গিগাবিট ইথারনেট ম্যাগনেটিক ট্রান্সফরমার
| ডুয়েল পোর্ট, 1000 বেস-টি ল্যান চৌম্বক ট্রান্সফরমার, এসএমডি, রোহস | |
| LINK-PP পার্ট সংখ্যা | LP5014NL |
| গতি | 1000BASE-টি |
| পোর্ট সংখ্যা | দ্বৈত |
| আবেদন - ল্যান | ETHERNET (নন PoE) |
| প্যাকেজ | SMD ও |
| তাপমাত্রা | 0 ℃ থেকে + 70 ℃ |
| AutomDX | হ্যাঁ |
| মন্তব্য | এলএল সংস্করণ হিসাবে একই |
| কনফিগারেশন RX | টি, সি, এস |
| কনফিগারেশন TX | টি, সি, এস |
| নির্মাণ | উন্মুক্ত কাঠামো |
| পোর্ট প্রতি কোণ | 16 |
| প্যাকেজ উচ্চতা (ইঞ্চি) | 0,276 |
| প্যাকেজ উচ্চতা (মিমি) | 7.00 |
| প্যাকেজ দৈর্ঘ্য (ইঞ্চি) | 1,102 |
| প্যাকেজ দৈর্ঘ্য (মিমি) | 28,00 |
| প্যাকেজ প্রস্থ (ইঞ্চি) | 0,638 |
| প্যাকেজ প্রস্থ (মিমি) | 16.20 |
| অনুপাত RX সক্রিয় করে | 1CT: 1CT |
| মান TX টান | 1CT: 1CT |
বৈদ্যুতিক বিশেষ উল্লেখ (25):
1. অনুপাত 50KHz, 0.5V সক্রিয় করে
চিপ পার্শ্ব: লাইন পার্শ্ব = 1CT: 1CT + _2%
2. ইনডাক্টেন্স (এলএস) 100 কেএজেজ, 0.1 ভি, 12 মি এ ডিসি বায়াস:
চিপ পার্শ্ব: 350uH ন্যূনতম
3. সন্নিবেশ ক্ষতি 1-100MHz: -1.4 ডিবি সর্বোচ্চ
4. রিটার্ন ক্ষতি 1-30MHz: -16 ডিবি মি
40MHz: -14.4 ডিবি মিনি
50MHz: -13.1 ডিবি মিনি
60-80MHz: -12 ডিবি মি
100MHz: -10 ডিবি মি
5. প্রচলিত মোড প্রত্যাখ্যানের ডিফারেনশিয়াল:
30MHz: -45 ডিবি মিনি
60MHz: -40 ডিবি মিনি
100MHz: -35 ডিবি মি
6. Crosstalk30MHz: -40 ডিবি মিনি
60MHz: -35 ডিবি মিনি
100MHz: -30 ডিবি মি
7. হাই-পট: 1500Vrms মি
অ্যাপ্লিকেশন:
নেটওয়ার্কিং এবং যোগাযোগ সরঞ্জাম যেমন হাব, পিসি কার্ড, স্যুইচ, রাউটার, পিসি মেনবোর্ড, এসডিএইচ, পিডিএইচ, আইপি ফোন, এক্সডিএসএল মডেম
পেশাগত শংসাপত্র:
● আইএসও 9 001: 2008
● ইউল সার্টিফিকেশন
● Cetitifaction পৌঁছানোর
● RoHS সম্মতি
● সক্রিয় পরিবেশগত নীতি
ল্যান পণ্য গাইড সার্ভার:
● লেয়ারিং স্থল প্লেন পরামর্শ দেওয়া হয়। পথ সংযোগকারী / পৃথক মডিউল স্থল পিন চ্যাসি / এনালগ স্থল সম্ভব হলে।
● যত তাড়াতাড়ি সম্ভব PHY থেকে সংযোগকারী / বিযুক্ত মডিউল থেকে সংকেত ট্রেস রাখুন। ট্রেস 3-4 ইঞ্চি অতিক্রম করে, লাইন প্রতিবন্ধক ভারসাম্যহীনতা বন্ধ মনোযোগ দিতে।
● কেবল বিএসটি (75Ω প্রতিরোধক এবং চ্যাসি গ্রাউন্ডে উচ্চ ভোল্টেজ টুপি) ব্যবহার করে কেবল সাইড সিটিগুলি বন্ধ করতে সেরা ইএমআই কর্মক্ষমতা (সর্বাধিক সংযোজক সমাধানগুলিতে অন্তর্ভুক্ত) এর জন্য পরামর্শ দেওয়া হয়।
● আরও লেআউটের জন্য PHY নির্মাতার অ্যাপ্লিকেশন নোটগুলি অনুসরণ করুন।
