পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO

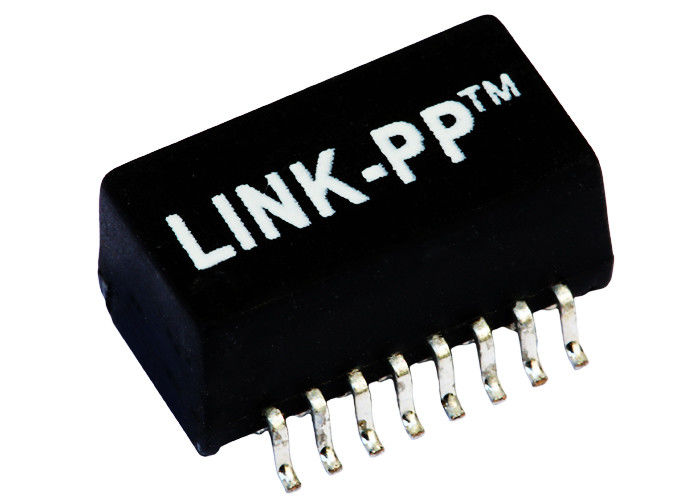

মডেল নম্বার: LP1086NL
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
স্পেসিফিকেশন: |
LP1086NL |
গতি: |
10/100 ভিত্তি-T |
পোর্ট সংখ্যা: |
একক |
প্রয়োগ: |
ল্যান ইথারনেট |
প্যাকেজ: |
SMD |
পিন নাম্বার: |
16 |
তাপমাত্রা: |
- 40 ℃ থেকে + 85 ℃ |
আর্কাইভ Disponibili: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |
স্পেসিফিকেশন: |
LP1086NL |
গতি: |
10/100 ভিত্তি-T |
পোর্ট সংখ্যা: |
একক |
প্রয়োগ: |
ল্যান ইথারনেট |
প্যাকেজ: |
SMD |
পিন নাম্বার: |
16 |
তাপমাত্রা: |
- 40 ℃ থেকে + 85 ℃ |
আর্কাইভ Disponibili: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |
1. কুল সংখ্যা: অটোট্রান্সফরমার
2. বিচ্ছিন্নতা ভোল্টেজ: 1500VRms
3.Type: শ্রীমতি
4. কুল স্ট্রাকচার: টরোডাল
10/100 বেস-টি ডুয়াল পোর্ট ল্যান ম্যাজেক্টিক্স, গিগাবিট ইথারনেট চৌম্বক ট্রান্সফরমার
বর্ণনা:
10/100 ব্যাজ-টি ডুয়াল পোর্ট ট্রান্সফরমার মডিউল
আবেদন | ল্যান ইথারনেট (PoE এবং নন পোই) |
AutomDX | হ্যাঁ |
মন্তব্য | RoHS সঙ্গতিপূর্ণ LPXXXXNL |
কনফিগারেশন RX | টি, সি |
কনফিগারেশন TX | টি, সি |
নির্মাণ | স্থানান্তর মোড |
পোর্ট প্রতি কোণ | 4 |
পোর্ট সংখ্যা | QUAD |
পিসিবি | না পিসিবি |
প্যাকেজ | শ্রীমতি |
প্যাকেজ উচ্চতা (ইঞ্চি) | 0.225 বা অন্যান্য |
প্যাকেজ উচ্চতা (মিমি) | 5.715 বা অন্যান্য |
প্যাকেজ দৈর্ঘ্য (ইঞ্চি) | 1.1২ বা অন্যান্য |
প্যাকেজ দৈর্ঘ্য (মিমি) | 28.448 বা অন্যান্য |
প্যাকেজ প্রস্থ (ইঞ্চি) | 0.63 বা অন্যান্য |
প্যাকেজ প্রস্থ (মিমি) | 16.00২ বা অন্যান্য |
RoHS সঙ্গতিপূর্ণ | হ্যা-RoHS অনুবর্তী -6 |
গতি | 10/100/1000-টেক্সাস |
তাপমাত্রা | 0 থেকে 70 / -40 থেকে +85 |
অনুপাত RX চালু | 1CT: 1CT |
প্রবণতা TX টি | 1CT: 1CT |
প্রধান পি / এন | LP1102NL, ইত্যাদি |
বৈদ্যুতিক বিশেষ উল্লেখ (25):
1. অনুপাত50 কেজি, 0.5 ভি
চিপ পাশ: লাইন পার্শ্ব = 1CT: 1CT + _2%
2. আচ্ছাদন (LS) 100KHz, 0.1V, 12mA ডিসি বায়াস:
চিপ পাশ: 350uH মিনিট
3. সন্নিবেশ ক্ষতি 1-100 মেহজঃ: -1.4 ডিবি সর্বোচ্চ
4. রিটার্ন লস 1-30 এমএইচজ: -16 ডিবি মিনিট
40MHz: -14.4 ডিবি মিনিট
50MHz: -13.1 ডিবি মিনিট
60-80 এমএইচজ: -12 ডিবি মিনিট
100MHz: -10 ডিবি ন্যূনতম
5. সাধারণ মোড প্রত্যাখ্যান থেকে ডিফারেনশিয়াল:
30MHz: -45 ডিবি মিনিট
60MHz: -40 ডিবি মিনিট
100MHz: -35 ডিবি মিনিট
6. Crosstalk30MHz: -40 ডিবি মিনিট
60MHz: -35 ডিবি মিনিট
100MHz: -30 ডিবি ন্যূনতম
7. হাই-পট: 1500 ভিআরএমএম, 0.5 এমএ, 1 এসইসি
লাইন পাশ থেকে চিপ পাশ
অ্যাপ্লিকেশন:
নেটওয়ার্কিং এবং যোগাযোগ সরঞ্জাম যেমন হাব, পিসি কার্ড, সুইচ, রাউটার, পিসি মনিবোর্ড, এসডিএইচ, পিডিএইচ, আইপি ফোন, xDSL মডেম
প্রতিযোগিতামূলক সুবিধা:
16 বছর উৎপাদন অভিজ্ঞতা,
1100 কর্মচারী,
100% পরীক্ষা
নমনীয় প্রসবের সময়
